Technologie en machines voor het lassen met hete wiggen

Belangrijke feiten over de hot-wedge-lastechnologie

• Productiesnelheden bij het lassen: Warmwiglas-systemen kunnen lasnaden produceren met snelheden variërend van enkele meters per minuut tot een doorvoercapaciteit op productieschaal, afhankelijk van de materiaaldikte en de machineconfiguratie.
• Geen perslucht nodig: Omdat de warmte wordt overgedragen via direct contact met metaal, zijn er geen persluchtsystemen nodig.
• Geen externe generatoren: Warmwiglasapparaten werken op standaardstroom, wat de installatie zowel in fabrieks- als in veldomgevingen vereenvoudigt.
• Vrijwel geruisloze werking: Zonder luchtstroom met hoge snelheid werken hete-wigsystemen stiller in vergelijking met hete-luchtlasapparatuur, wat het comfort voor de operator verbetert en het geluidsniveau in productiefaciliteiten vermindert.
• Constante warmteafgifte: Directe warmtegeleiding minimaliseert omgevingsinvloeden zoals wind, luchtstroming of temperatuurschommelingen.

Inzicht in hoe hot-wedge-lassen werkt

Het lassen met een hete wig is gebaseerd op twee afzonderlijke mechanische handelingen die achtereenvolgens plaatsvinden. Als lastechniek is deze gebaseerd op een nauwkeurig gepositioneerde, verwarmde wig op het laspunt om sterke, naadloze verbindingen te creëren. Eerst smelt een verwarmde metalen wig de binnenoppervlakken van overlappende thermoplastische materialen. Onmiddellijk daarna persen drukrollen de verzachte lagen tegen elkaar, waardoor een permanente verbinding ontstaat.

Het is van cruciaal belang om deze twee handelingen van elkaar te onderscheiden. De rol van de wig is thermische voorbereiding, terwijl de rollen zorgen voor de daadwerkelijke naadvorming. De precisie van de hete-wigtechnologie zorgt voor een consistente kwaliteit tijdens de productie, waardoor de variabiliteit die vaak voorkomt bij handmatig naaiwerk wordt verminderd.

Omdat de warmte wordt overgedragen via direct metaalcontact in plaats van via luchtstroming, wordt het proces veel minder beïnvloed door omgevingsfactoren zoals wind of luchtwervelingen. Het lassen met een hete wig werkt echter het beste bij lange, rechte lasnaden en is niet ideaal voor complexe driedimensionale geometrie of ingewikkelde gebogen lasbanen.

De rol van de verwarmde wig: direct contact versus luchtstroom

De verwarmde wig geleidt warmte-energie rechtstreeks naar de tegen elkaar liggende oppervlakken van de materialen. Om een gecontroleerde warmtetoevoer en een constante naadkwaliteit te garanderen, moet de verwarmde wig nauwkeurig op het laspunt worden geplaatst – precies daar waar temperatuur en druk worden uitgeoefend om een sterke, gelijkmatige las te creëren. Belangrijk is dat de wig de binnenste lagen smelt zonder het buitenoppervlak van beide platen te raken, waardoor het uiterlijk van het oppervlak behouden blijft.

Bij het lassen met een hete wig is temperatuurstabiliteit belangrijker dan piekwarmte. Het handhaven van een constante wigtemperatuur zorgt voor een uniforme naadkwaliteit over lange laslengtes.

Omdat er geen luchtstroom bij komt kijken, is het proces bijzonder effectief bij dunne folies en lichtgewicht materialen. Tijdens het lassen treden geen turbulentie, fladderen of oppervlakteverstoringen op.

Drukrollen en naadvorming: waar de hechting daadwerkelijk plaatsvindt

Terwijl de wig het materiaal smelt, zorgen de zorgen de drukrollen voor de vorming van de las. Drukwielen en aandrukrollen zijn essentiële onderdelen van het lasproces en oefenen nauwkeurige druk uit om hermetische afdichtingen te creëren tijdens het hete wiglassen.

De druk van de rol drukt de verzachte thermoplastische lagen tegen elkaar terwijl de machine vooruit beweegt. De uiteindelijke naadkwaliteit hangt af van de verhouding tussen:

• Roldruk
• Rijsnelheid
• Materiaaldikte

Deze drukfase is de variabele met de grootste invloed bij het lassen met een hete wig. De meeste naadbreuken zijn te wijten aan onjuiste instellingen van de rol druk, en niet aan een verkeerde temperatuur.

Welke materialen kunnen met de hot-wedge-methode worden gelast?

Warmwiglassen wordt vaak toegepast bij gecoate weefsels, met name:

• PVC-gecoate polyesterweefsels
• Geweven materialen met een TPU-coating

De hete-wig-lastechniek blinkt uit bij vele materiaalsoorten, waaronder thermoplastische geomembranen, HDPE, LDPE, PVC, gecoate kunststoffen en andere materialen met thermoplastische coatings. Deze materialen zijn bijzonder geschikt voor het creëren van sterke, duurzame en hermetische afdichtingen in toepassingen die lucht- en waterdichte naden vereisen.

Deze gecoate stoffen worden op grote schaal gebruikt in diverse sectoren, zoals voor tenten, dekzeilen, industriële afdekkingen en geomembraanbekledingen.

Heetwiglasmachines zijn geschikt voor smeltlijm en kunnen een breed scala aan materiaalsoorten en -diktes verwerken. Het proces is ook geschikt voor thermoplastische folies en platen, waaronder dikkere geomembranen die worden gebruikt in afschermingsapplicaties. Naarmate de dikte toeneemt, moeten machine-instellingen zoals de temperatuur van de laswig, de snelheid en de rol druk worden aangepast.

Een duidelijke beperking is geotextiel van niet-geweven materiaal. Hoewel tijdelijke bevestiging mogelijk is, kan heetwiglassen geen permanente structurele naden in niet-geweven materialen produceren. In die gevallen zijn zijn alternatieve verbindingsmethoden zoals naaien of lijmsystemen geschikter zijn.

Warmwiglassen versus heteluchtlassen versus RF-lassen

Zowel hete-wiglassen als heteluchtlassen vallen onder de categorie thermisch lassen, maar ze verschillen in de manier waarop de warmte wordt toegevoerd.

Toepassingen van heteluchtlassen een geforceerde, verwarmde luchtstroom, waardoor het flexibeler is voor rondingen en complexe geometrieën. Bij hete-wiglassen wordt gebruikgemaakt van direct metaalcontact, wat zorgt voor een stabielere verwarming en hogere lassnelheden bij rechte lassen.

Radiofrequentielassen is een andere techniek die wordt gebruikt voor het verbinden van thermoplasten. Hierbij wordt elektromagnetische energie om polaire moleculen in het materiaal te activeren, in plaats van externe warmtebronnen. Terwijl RF-lassen geschikt is voor het creëren van complexe patronen en selectieve verlijming in materialen zoals PVC en polyurethanen, biedt heetwiglassen doorgaans een kosteneffectievere oplossing voor lineaire naden en grootformaatmaterialen.

Vanwege deze verschillen maken veel productiefaciliteiten gebruik van naast RF-lassen, waarbij elk proces wordt ingezet voor de toepassingen waarvoor het het beste presteert. Inzicht in de voordelen en beperkingen van verschillende lastechnieken is cruciaal voor het selecteren van de optimale oplossing voor specifieke toepassingen.

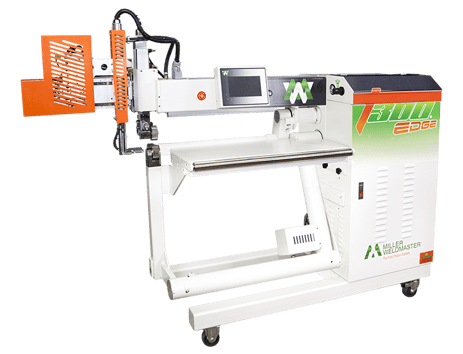

Hoe de Miller Weldmaster Wedge-lasmachines Miller Weldmaster zijn samengesteld

Lasmachines met hete wig zijn geen standaardoplossing – ze worden afgestemd op de specifieke toepassing, het materiaal en de productieomgeving. Voor fabrikanten die werkzaam zijn in de sectoren geomembranen, insluitingen of de verwerking van grootformaat thermoplasten, heeft de configuratie een directe invloed op de naadkwaliteit, de consistentie en de doorvoercapaciteit.

Miller Weldmaster zijn warmwigsystemen rond een reeks configureerbare elementen: hoe de lasnaad wordt gevormd (baanconfiguratie), hoe warmte en druk worden toegepast (wig- en rolopstelling) en hoe het proces wordt aangestuurd (gebruikersinterface en opgeslagen parameters). Dankzij deze configuraties kunnen fabrikanten precies die combinatie van warmte, druk en snelheid instellen die nodig is om consistente, zeer sterke lasnaden te produceren in uiteenlopende materialen en diktes.

Configuratie met één spoor versus configuratie met twee sporen

Warmwiglasmachines kunnen worden ingesteld om, afhankelijk van de toepassing, één lasnaad (enkelbaans) of parallelle lasnaden (tweebaans) te produceren.

Bij een enkelbaanconfiguratie ontstaat één doorlopende lasnaad; deze wordt doorgaans gebruikt bij standaardproductietoepassingen zoals banners, afdekzeilen en industrieel textiel.

Bij een dubbele spoorconfiguratie ontstaan twee parallelle lasnaden met een kanaal ertussen; dit is van cruciaal belang voor toepassingen met geomembranen en insluitingssystemen waarbij naadtesten vereist zijn.

Dubbelsporige systemen zijn met name waardevol bij toepassingen in de milieu- en civiele techniek, omdat ze het mogelijk maken om luchtkanaaltests uit te voeren — waarmee de integriteit van de lasnaad na het lassen wordt gecontroleerd. Deze opstelling is geschikt voor toepassingen waarbij het voorkomen van lekken en het naleven van normen van cruciaal belang zijn.

Vanuit het perspectief van de koper is dit een van de belangrijkste beslissingen op het gebied van configuratie, aangezien deze rechtstreeks verband houdt met productvereisten, wettelijke normen en kwaliteitsborgingsprocessen.

Opties voor wiggen en rollen

De interactie tussen de verwarmde wig en de drukrollen is uiteindelijk bepalend voor de laskwaliteit. Bij Miller Weldmaster kunnen beide componenten worden aangepast aan het materiaaltype, de dikte en de toepassing.

Het ontwerp van de wig en de uitlijning bepalen hoe de warmte in het materiaal wordt geleid. De wig moet nauwkeurig op het laspunt worden geplaatst en op één lijn liggen met de rollen om een gelijkmatige warmteoverdracht te garanderen.

Het type rol (rubber versus staal) is van invloed op de drukverdeling en het contact met het oppervlak, aangezien verschillende materialen verschillende mate van compressie en grip vereisen.

De drukinstellingen kunnen worden aangepast om te bepalen hoe stevig materialen worden verlijmd, wat een directe invloed heeft op de sterkte en consistentie van de naad.

Omdat het lassen met een hete wig berust op de combinatie van warmte, druk en snelheid, moeten deze componenten als één systeem samenwerken. Kleine aanpassingen aan de positie van de wig of de druk van de rol kunnen het lasresultaat aanzienlijk beïnvloeden; daarom is de configureerbaarheid van de machine van cruciaal belang voor een reproduceerbare productie.

Besturingssysteem en opslag van parameters

Moderne hot-wedge-lasmachines zijn gebouwd rond nauwkeurige besturingssystemen waarmee operators optimale lasomstandigheden kunnen instellen en herhalen.

Temperatuurregelsystemen regelen de verwarming van de wig in realtime, zodat deze aan de materiaalvereisten voldoet.

Met de snelheids- en drukregelaars kunnen operators de productie-instellingen nauwkeurig afstemmen op de materiaaldikte en de gewenste laskracht.

Dankzij de opslag van parameters (recepten) kunnen operators instellingen voor specifieke materialen of taken opslaan en weer oproepen, waardoor de insteltijd wordt verkort en variaties in de uitvoering door operators worden beperkt.

Dankzij deze mate van controle is consistent lassen op productieniveau mogelijk. In plaats van te vertrouwen op het gevoel van de operator, kunnen fabrikanten hun proces standaardiseren — zodat elke lasnaad voldoet aan dezelfde prestatiecriteria, ongeacht de ploeg, de operator of de productieserie.

Voor kopers die apparatuur beoordelen, maakt de geavanceerdheid van het besturingssysteem vaak het verschil tussen een machine die een las kan maken en een machine die dit op grote schaal consistent kan doen.

Hoe kies je de juiste lasmachine voor het lassen met hete wiggen?

De snelste manier om het aanbod aan machines te beperken, is door twee vragen te beantwoorden: vindt het lassen plaats op locatie of in een fabriek, en is het voor de toepassing nodig om de integriteit van de lasnaad te testen?

De laskwaliteit en efficiëntie zijn cruciale factoren bij de keuze van de juiste warmwiglasmachine, met name voor toepassingen waarbij sterke, duurzame en consistente lasnaden vereist zijn.

Deze twee variabelen sluiten de meeste machineconfiguraties uit nog voordat de gedetailleerde functies worden beoordeeld.

Om een optimale laskwaliteit en efficiëntie te bereiken, is het van essentieel belang dat operators een gedegen opleiding krijgen en inzicht hebben in het gedrag van materialen, temperatuurbeheer en technieken voor kwaliteitscontrole. Daarnaast is regelmatig preventief onderhoud van verwarmingselementen, druksystemen en aandrijfmechanismen noodzakelijk om de precisie te behouden en kostbare stilstand te voorkomen. Het opzetten van uitgebreide opleidingsprogramma’s en schema’s voor preventief onderhoud is een cruciale succesfactor bij de implementatie van hete-wig-lastechnologie.

Stap 1 — Bepaal het materiaaltype en de dikte

Thermoplastische materialen die op papier identiek lijken, kunnen in de praktijk verschillend lassen. Het gewicht van de coating, de dikte en de samenstelling van de leverancier kunnen allemaal van invloed zijn op het lasgedrag. Inzicht in de specifieke materiaalsoorten, waaronder gecoate materialen en thermoplastische coatings, is essentieel voor het kiezen van de juiste warmwiglasmachine en de juiste parameters.

Om deze reden zijn proeflassen vereist voordat de definitieve machineparameters of apparatuur worden gekozen.

Stap 2 — Breng de geometrie van je naad in kaart

Het lassen met hete wiggen levert de beste resultaten op bij lange, ononderbroken rechte naden.

Als een product zowel rechte naden als een complexe geometrie vereist, splitsen fabrikanten het proces vaak op: ze gebruiken warmwiglassen voor de rechte delen en een andere technologie voor de gedetailleerde lasbanen.

Stap 3 — De productieomgeving definiëren

Deze stap is binair.

• Voor montagewerkzaamheden in de buitenlucht op oneffen ondergrond zijn draagbare of verplaatsbare machines nodig. Lasmachines met hete wig zijn zeer geschikt voor toepassingen in het veld vanwege hun draagbaarheid en efficiëntie in uiteenlopende omgevingen.
• Door gecontroleerde fabrieksproductie is stationaire geautomatiseerde apparatuur mogelijk

De omgeving bepaalt de configuratie — het is niet louter een kwestie van gebruikersvoorkeur.

Stap 4 — Stel de vereisten voor volume en snelheid in

De productieplanning moet beginnen met één enkele maatstaf: aantal meter voltooide naad per dienst.

Efficiëntie bij de productie van naden is een belangrijke factor bij het bepalen van de juiste machinegrootte en -configuratie, aangezien dit een directe invloed heeft op de doorvoer en het gebruik van middelen.

Dat getal moet vervolgens worden afgezet tegen de werkelijke bedrijfssnelheid, niet het maximale nominale toerental.

Apparatuur moet worden afgestemd op de productiebehoefte over 18 tot 24 maanden, en niet alleen op de huidige capaciteit.

Stap 5 — Bepaal de kwaliteitsborgingseisen

Toepassingen waarbij gebruik wordt gemaakt van geomembranen, afdichtingslagen of gereguleerde infrastructuur vereisen vaak een controle van de naadintegriteit.

In deze gevallen is dubbelsporig lassen het uitgangspunt, geen optionele upgrade.

Machines moeten in de eerste plaats worden geselecteerd op basis van hun vermogen om testkanalen te produceren die onder druk kunnen worden gezet, en vervolgens worden geoptimaliseerd voor productiesnelheid en configuratie.

Waar hot-wedge-lassen tekortschiet — en hoe dit te voorkomen

De meeste defecten bij het lassen met hete wiggen zijn terug te voeren op drie factoren: temperatuur, verplaatsingssnelheid en rol druk.

Het handhaven van een optimale laskwaliteit is essentieel om ervoor te zorgen dat lasnaden even sterk of zelfs sterker zijn dan de basismaterialen zelf. Wanneer een van deze parameters afwijkt, wordt de integriteit van de lasnaad aangetast. Het doel is om deze problemen al tijdens de instelling te voorkomen, in plaats van ze pas na aanvang van de productie op te sporen.

Probleem 1: Doorbrennen of overmatig smelten

Oorzaak: De temperatuur van de wig is te hoog in verhouding tot de verplaatsingssnelheid, of er ligt materiaal stil onder de wig.

Oplossing: Verlaag de temperatuur van de verwarmde wig of verhoog de verplaatsingssnelheid. Zet de machine nooit stil terwijl de verwarmde wig nog in contact staat met het materiaal.

Probleem 2: Koude naad — Zwakke of onvolledige hechting

Oorzaak: Te lage temperatuur, te hoge verplaatsingssnelheid of onvoldoende rol druk.

Oplossing: Voer vóór de productie afpeltests uit om te controleren of de combinatie van temperatuur, snelheid en druk correct is.

Probleem 3: Materiaalverschuiving en naadverschuiving

Oorzaak: Onjuiste geleidingshulpmiddelen of ongelijkmatige transportspanning.

Oplossing: Controleer de uitlijning en de spanning tijdens het instellen van de machine voordat u met de eerste lasnaad begint.

Probleem 4: Trillingen in dunne films en randvervorming

Oorzaak: Luchtstroom uit de omgeving of onjuiste installatie.

Oplossing: Warmwiglassen vermindert van nature de verstoring van de luchtstroom in vergelijking met heteluchtlassen, waardoor het bij een juiste configuratie ideaal is voor dunne films.

Probleem 5: Mislukte drukproeven op het dual-track-kanaal

Oorzaak: Verkeerde uitlijning van de dubbele wig of ongelijkmatige druk van de rollen.

Oplossing: Voer vóór de productie uitlijningscontroles uit en leg de resultaten van de druktests voor elk naadsegment vast.

Toepassingen van hot wedge-lassen: sectoren en eindproducten

Warmwiglassen wordt het meest toegepast in twee omgevingen: grootschalige fabrieksproductie en grootschalige installaties in het veld.

Dankzij de combinatie van lasnelheid, draagbaarheid en minimale operationele infrastructuur is dit een van de meest efficiënte thermoplastische lastechnologieën voor de productie van lange lasnaden.

Veelvoorkomende toepassingen zijn onder meer:

• Geomembraanbekledingen en milieubeschermingssystemen
• Zwembadfolies
• Tanks en flexibele opslagtanks
• Stortplaatsen en stortplaatsbekleding
• Afvalwaterzuivering en opvang van afvalwater
• Infrastructuur voor waterbeheer en waterhuishouding
• Tunnels en tunnelwaterdichting
• Dakconstructie en dakbedekkingsmembranen
• Ladekapjes en transporthoezen
• Cabriokapjes en autohoezen
• Projecten op het gebied van chemische mijnbouw en milieubescherming
• Dekzeilen en industriële afdekkingen
• Tenten en architecturale textielconstructies
• Opblaasbare constructies en producten met luchtvulling
• Vrachtwagenzeilen en beschermhoezen
• Productie van bewegwijzering en banners


Warmwiglassen is een populaire en veelzijdige methode voor het verbinden van thermoplastische materialen en gecoate weefsels bij toepassingen in het veld, ook op zachte of oneffen oppervlakken. Het proces is bijzonder effectief voor het creëren van waterdichte en luchtdichte verbindingen, die van cruciaal belang zijn voor toepassingen zoals zwembadbekledingen, tanks en insluitingssystemen. Het levert duurzame, sterke en langdurige naden op die even sterk of zelfs sterker zijn dan de basismaterialen, waardoor het geschikt is voor veeleisende industriële, milieutechnische en medische toepassingen.

Warmwiglassen wordt toegepast bij de fabricage van wateropslagtanks, brandstofopslagzakken, irrigatiefolies, vrachtwagenluifels, cabriokapjes en beschermhoezen. De technologie wordt ook gebruikt voor geomembraanwerkzaamheden, tunnelbouw, dakbedekking en toepassingen in de chemische mijnbouw. Het is onmisbaar voor de productie van cruciale vloeistofopslagproducten in de medische sector, zoals infuuszakken en bloedopslagcontainers. In de lucht- en ruimtevaart draagt warmwiglassen bij aan brandstofefficiëntie, terwijl kritieke veiligheidsnormen worden gehandhaafd.

Met hete wig gelaste naden bieden een waterdichtheid die genaaide naden niet kunnen evenaren, wat van cruciaal belang is voor toepassingen zoals zwembadbekleding. Het proces is geschikt voor het creëren van sterke, water- en luchtdichte verbindingen voor diverse materialen, waaronder kunststoffen en synthetische materialen.

Waarom fabrikanten Miller Weldmaster kiezen Miller Weldmaster hot-wedge-lassen

Miller Weldmaster een van de meest complete assortimenten aan apparatuur voor het lassen met hete wiggen die er te krijgen is — van draagbare handlasapparaten die zijn ontworpen voor de installatie van geomembranen in het veld tot geautomatiseerde systemen met bewegende kop die worden gebruikt in grootschalige industriële productie.

Wat de Miller Weldmaster onderscheidt, is dat de evaluatie van de toepassing voorafgaat aan de aanbeveling van apparatuur, zodat klanten de juiste configuratie krijgen voor hun materialen, productieomgeving en naadvereisten.

• Een aanpak waarbij de toepassing centraal staat: de engineeringteams v
  en eerst het materiaal, de naadgeometrie en de productie-eisen, voordat ze apparatuur aanbevelen.
• Volledig configuratiespectrum: onze oplossingen omvatten zowel draagbare, stationaire, mobiele als dubbelsporige lassystemen.
• Ondersteuning na verkoop: training, service en procesoptimalisatie dragen bij aan productiedoelstellingen op de lange termijn.
