Medical RF Welding: How RF Creates Hermetic Seals for Healthcare Products

Radio frequency (RF) welding is the technology behind hermetic seals in some of the most critical healthcare products used every day—blood bags, IV fluid pouches, pressure cuffs, and surgical drapes. Unlike surface-based sealing methods, RF welding generates heat from within the material itself, creating molecular-level bonds that withstand fluid pressure, repeated inflation cycles, and sterilization processes.

Voor fabrikanten in de medische en gezondheidszorgsector komt het verschil tussen een betrouwbaar product en een product dat niet voldoet vaak neer op de naad. RF-lassen is de norm geworden omdat het consistente, luchtdichte en biocompatibele verbindingen oplevert zonder dat er lijm, draad of oplosmiddelen nodig zijn.

In dit artikel wordt ingegaan op de werking van RF-lassen, welke materialen hiervoor geschikt zijn, de toepassingen in de gezondheidszorg waarvoor deze techniek wordt gebruikt, en waar u op moet letten bij het beoordelen van RF-lasapparatuur voor productie.

Belangrijkste opmerkingen

• Bij RF-lassen worden hermetische verbindingen tot stand gebracht door thermoplastische materialen van binnenuit te verwarmen met behulp van elektromagnetische energie op een frequentie van 27,12 MHz.
• PVC en polyurethaan (PU/TPU) zijn de belangrijkste materialen die worden gebruikt bij RF-lastoepassingen in de gezondheidszorg.
• Veelvoorkomende toepassingen zijn onder meer bloedzakken, infuuszakjes, bloeddrukmanchetten, operatiedoeken en stoma-producten.
• Er zijn geen lijmen of oplosmiddelen nodig, waardoor het risico op verontreiniging wordt uitgesloten.
• Constante lasparameters – vermogen, tijd en koeling – zijn essentieel voor een betrouwbare productie.

In this article:

• What is RF welding and why it matters for healthcare products
• RF welding vs. other healthcare sealing methods
• Which healthcare products use RF welding
• Materiaalcompatibiliteit
• How RF welding creates a hermetic seal
• What to look for in RF welding equipment
• Choosing an RF welder: RFlex vs. RFlex Press
• How Miller Weldmaster supports healthcare manufacturers
• Veelgestelde vragen

Wat is RF-lassen en waarom is het van belang voor producten in de gezondheidszorg?

RF welding, also known as dielectric or high-frequency welding, is a thermoplastic joining process that uses electromagnetic energy to generate heat inside compatible materials. Two electrodes apply pressure while the RF field causes polar molecules to oscillate, creating friction and heat. The material softens and fuses, forming a bond that is often as strong as the base material itself. RF welding emerged in the 1940s for military applications before expanding into medical manufacturing.

Dit interne verwarmingsmechanisme is wat RF-lassen zo bijzonder maakt. Bij traditionele methoden, zoals hete-luchtlassen, wordt de warmte van buitenaf toegepast, wat kan leiden tot een ongelijkmatige hechting – vooral bij meerlaagse materialen. Lijmen brengen chemische risico’s met zich mee, en bij naaien ontstaan er naaldgaatjes die de integriteit van de verbinding aantasten.

RF-lassen maakt volledig een einde aan deze problemen, waardoor het de voorkeursmethode is voor medische producten die in contact komen met vloeistoffen.

Waarom de naad het zwakke punt is

Bij de productie van medische hulpmiddelen is het zelden het materiaal zelf dat als eerste faalt, maar de naad, en de kwaliteit van de naad kan rechtstreeks van invloed zijn op de patiëntenzorg. Producten zoals bloedzakken en infuuszakken worden blootgesteld aan druk, hantering en temperatuurschommelingen. Elke zwakke plek in de naad kan leiden tot lekkage, besmetting of volledig falen.

Daarom wordt het verbindingsproces beschouwd als een cruciale kwaliteitsvariabele. RF-lassen biedt de consistentie en betrouwbaarheid die vereist zijn wanneer falen geen optie is.

RF-lassen versus andere afdichtingsmethoden in de gezondheidszorg

In welke gezondheidszorgproducten wordt RF-lassen toegepast?

RF-lassen wordt op grote schaal toegepast in de gezondheidszorg en de medische industrie voor typische toepassingen waarbij een luchtdichte afdichting vereist is in medische producten die zijn vervaardigd uit thermoplastische materialen, met name wanneer hermetische, biocompatibele afdichtingen van essentieel belang zijn.

Apparaten voor het toedienen en afnemen van vloeistoffen

Producten zoals infuuszakken, bloedafnamezakken, chemotherapiezakken en drainagezakken zijn afhankelijk van RF-lassen om de steriliteit te waarborgen en lekken te voorkomen. Deze RF-gelaste producten hebben vaak ook aansluitingen of andere geïntegreerde onderdelen nodig, en RF-lassen ondersteunt die integratie tijdens de productie van de hulpmiddelen, terwijl steriele, lekvrije naden worden behouden. Deze toepassingen vereisen niet alleen sterkte, maar ook een volledig hermetische afdichting, waardoor zowel het doorlaten van vloeistof als damp wordt voorkomen.

Opblaasbare en drukgestuurde apparaten

Bloeddrukmanchetten, tourniquets en compressiekleding moeten bestand zijn tegen herhaalde opblaascycli. RF-gelaste naden verdelen de belasting gelijkmatig over de lasnaad, waardoor defecten op de lange termijn worden voorkomen.

Producten voor operatiekamers en steriele ruimtes

Operatiedoeken en steriele verpakkingen vereisen schone, deeltjesvrije naden. Met RF-lassen ontstaan gladde, versmolten oppervlakken zonder dat er vezels of resten achterblijven, en thermoplastisch polyurethaan is een veelgebruikte keuze voor steriele verpakkingen en barrièretoepassingen vanwege zijn duurzaamheid en biocompatibiliteit.

Producten voor stoma- en wondverzorging

Stoma- en wonddrainagezakjes moeten lekvrij zijn en tegelijkertijd comfortabel voor de patiënt. RF-lassen zorgt zowel voor duurzaamheid als voor een glad contactoppervlak.

Materiaalcompatibiliteit: wat wel en wat niet met RF kan worden gelast

Radiofrequentielassen, ook wel diëlektrisch lassen of RF-sealen genoemd, is een materiaalafhankelijk proces dat wordt toegepast bij polaire thermoplasten– materialen die reageren op elektromagnetische velden.

Geschikte materialen

• PVC (polyvinylchloride): Wordt het meest gebruikt in bloedzakken en infuuszakken
• Polyurethane (PU/TPU): Used for pressure and skin-contact applications
• EVA (ethyleen-vinylacetaat): Alternatief voor PVC in bepaalde toepassingen
• Met TPU gecoate stoffen: Gebruikt in opblaasbare en orthopedische hulpmiddelen

Niet-compatibele materialen

• Polypropyleen (PP)
• Polyethyleen (PE)
• Polystyreen (PS)

These plastics are non-polar, so they need a different joining method, such as impulse welding for healthcare packaging or ultrasonic welding.

Hoe RF-lassen een hermetische afdichting tot stand brengt

Het RF-lasproces bestaat uit vier cruciale fasen, die een weerspiegeling vormen van de RF-lastechnieken die in de RF-lastechnologie worden toegepast om hermetische afdichtingen te vormen:

1. Plaatsing van het materiaal

De materialen worden tussen de elektroden geplaatst; het ontwerp van de matrijs bepaalt de vorm en structuur van de las, terwijl het lasgereedschap de uiteindelijke geometrie van de lasnaad bepaalt en unieke vormen kan creëren.

2. Toepassing van RF-energie

Een gespecialiseerd lasapparaat voert radiofrequentie-energie toe via hoogfrequente golven, waardoor een elektromagnetisch veld met hoogfrequente elektromagnetische energie ontstaat dat de kunststofoppervlakken van binnenuit verwarmt in plaats van via externe warmte, en het moet voldoende warmte genereren voor een goede versmelting.

3. Druk en bindingsvorming

Gecontroleerde druk zorgt voor een goede moleculaire versmelting; na het verwarmen draagt het uitoefenen van druk bij aan het verkrijgen van een goede lasnaad met lekvrije naden. Te veel of te weinig druk heeft invloed op de kwaliteit van de afdichting.

4. Afkoeling en stolling

Tijdens het afkoelen wordt de druk gehandhaafd om de verbinding te verstevigen en de sterkte te waarborgen, waardoor een naad ontstaat die sterker kan zijn dan het oorspronkelijke materiaal.

Wat ‘hermetisch’ eigenlijk betekent

Een hermetische afdichting zorgt ervoor dat er onder praktijkomstandigheden geen gas of vloeistof door de naad kan dringen. Dit geldt zowel voor opslag en transport als voor herhaald gebruik. Bij RF-lassen wordt dit bereikt door de gehele dwarsdoorsnede van de naad te verbinden – niet alleen het oppervlak.

Waar u op moet letten bij RF-lasapparatuur voor toepassingen in de gezondheidszorg

For a broader checklist, see our guide to evaluating medical fabric welding equipment.

Parameterregeling en herhaalbaarheid

Een constante laskwaliteit hangt af van een nauwkeurige regeling van het vermogen, de tijd en de koeling. Machines met automatische afstemmingsfuncties garanderen herhaalbaarheid tijdens de productie.

Boog- en overbelastingsbeveiliging

Geavanceerde systemen detecteren en voorkomen vonkvorming, waardoor zowel het materiaal als het gereedschap tegen schade worden beschermd.

Flexibiliteit van de gereedschappen

Dankzij systemen voor snelle matrijswisseling kunnen fabrikanten efficiënt tussen producten wisselen, waardoor ze meerdere SKU’s kunnen verwerken.

Geschiktheid voor complexe geometrieën

Dankzij opties zoals FREEWeld kan deze lastechnologie onregelmatige vormen, complexe geometrieën en andere unieke vormen aan, zonder dat daarvoor vlakke ondergrondoppervlakken nodig zijn, zelfs bij massaproductie.

Systeemintegratie op maat

For specialized applications, custom RF systems can be engineered to match material requirements, production volumes, and product designs.

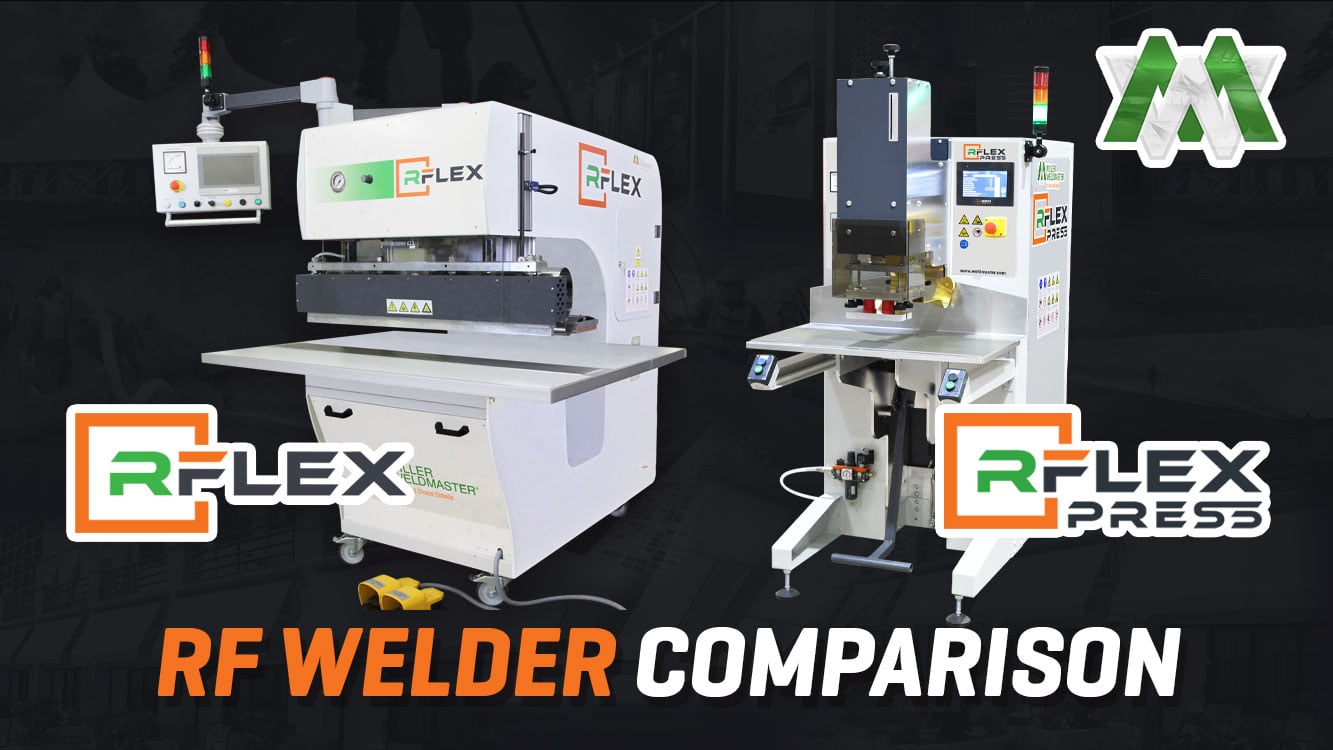

Choosing an RF Welder for Medical Production: RFlex vs. RFlex Press

Both Miller Weldmaster RF welders use the same 27.12 MHz technology and produce the same seal quality, so the choice comes down to production role. Using the wrong machine creates bottlenecks: a press used for primary production slows the line, while an RFlex used for small components sits underused.

The RFlex: Stationary, High-Throughput RF Welder

The RFlex RF welder is a stationary system for high-volume production and fits automated lines. Its larger working area, higher power range, and longer electrode capacity make it ideal for full-seam RF heat sealing of IV bags, blood bags, fluid pouches, and inflatable medical products.

The RFlex Press: Compact Precision Welder

The RFlex Press compact RF welder is the smallest machine in the line, with HF power output between 0.5 and 4 kW. It is built for auxiliary tasks such as attaching valves, tubing, grommets, and plates, and its compact footprint suits cleanrooms and constrained spaces. In medical manufacturing it typically works alongside a larger RFlex to complete the production workflow.

Bar, Rotary, and Shuttle RF Welders

Bar RF welders make straight-line welds on large products. Rotary RF welders use circular tables for continuous production and can handle multiple layers. Shuttle RF welders use sliding tables and suit medium-volume production.

Questions to Ask Before You Choose

• Wat is de belangrijkste rol op het gebied van productie?
• What production volume do you need?
• Welke ruimte en infrastructuur zijn er beschikbaar?
• Which materials will you weld?
• Hoe zullen de operators met de machine omgaan?

The right choice matches the machine to the workflow instead of forcing one machine to handle every role.

RF-lassen versus andere verbindingsmethoden: de juiste aanpak kiezen

RF-lassen blinkt uit bij toepassingen waarbij hermetische afdichtingen en een hoge betrouwbaarheid vereist zijn, en de RF-lastechnologie is bijzonder effectief voor de massaproductie van medische producten die betrouwbare afdichtingen vereisen. Hoewel andere methoden ook hun nut hebben, kan geen enkele methode tippen aan RF-lassen voor medische producten die in contact komen met vloeistoffen.

Hoe Miller Weldmaster fabrikanten in de gezondheidszorg Miller Weldmaster

Miller Weldmaster tientallen jaren ervaring met het ontwerpen van RF-lassystemen voor sectoren waarin de integriteit van de lasnaad van cruciaal belang is. Hun geavanceerde RF-lasapparatuur voor toepassingen in de gezondheidszorg is ontworpen met het oog op precisie, herhaalbaarheid en schaalbaarheid.

Het RFlex biedt bijvoorbeeld:

• Constante vermogensafgifte met automatische afstemming
• Geavanceerde boogbeveiliging voor productintegriteit
• Programmeerbare lasrecepten voor diverse toepassingen
• Systemen voor snelle matrijswisseling voor een efficiënte productie
• Flexibiliteit voor complexe productvormen

Dankzij deze eigenschappen is het een betrouwbare oplossing voor fabrikanten die gezondheidszorgproducten vervaardigen waarvoor luchtdichte, duurzame afdichtingen vereist zijn.

Conclusie

RF-lassen speelt een cruciale rol in de moderne productie voor de gezondheidszorg, omdat het de vervaardiging van betrouwbare, hermetisch afgesloten producten mogelijk maakt. Dankzij het vermogen om sterke, contaminatievrije verbindingen te creëren, is het de voorkeurskeuze voor medische toepassingen waarbij vloeistoffen in contact komen met de producten en waarbij druk wordt uitgeoefend.

Voor fabrikanten die de productkwaliteit willen verbeteren, het risico op defecten willen verminderen en de productie willen stroomlijnen, biedt RF-lassen een beproefde en schaalbare oplossing.
