Hoogfrequentlassen: hoe het werkt, materialen en machines

Bij hoogfrequent (HF) lassen worden thermoplastische materialen met elkaar verbonden door ze van binnenuit te verwarmen met elektromagnetische energie. In de Verenigde Staten wordt dit meestal radiofrequent (RF) lassen genoemd, maar je hoort ook wel termen als diëlektrisch lassen, diëlektrisch afdichten en RF-warmteafdichting– allemaal benamingen voor hetzelfde proces. Miller Weldmaster ontwikkelt radiofrequent (RF) lastechnologie voor fabrikanten die luchtdichte en waterdichte naden nodig hebben in PVC, polyurethaan en andere polaire kunststoffen.

In deze handleiding wordt uitgelegd hoe HF-lassen werkt, welke materialen ermee kunnen worden gelast, waar deze methode wordt toegepast, hoe deze zich verhoudt tot andere methoden voor het lassen van kunststof, wat het verschil is tussen HF-lasapparaten met vaste-stoftechnologie en die op basis van buizen, en hoe u kunt bepalen of RF-lassen geschikt is voor uw product.

In deze handleiding:

• Wat is hoogfrequent (RF) lassen?
• Hoe werkt hoogfrequent lassen?
• Welke materialen kunnen met HF worden gelast?
• Voordelen van hoogfrequentlassen
• Wanneer hoogfrequentlassen wordt toegepast
• HF-lassen versus andere methoden voor het lassen van kunststof
• Is RF-lassen geschikt voor uw product?
• Hoogfrequente lasmachines: halfgeleider- versus buismodellen
• Tips voor consistente, veilige RF-lassen
• Miller Weldmaster RF-lasmachines
• Veelgestelde vragen

Wat is hoogfrequent (RF) lassen?

Hoogfrequent (HF) lassen — ook wel radiofrequent (RF) lassen genoemd — is een proces waarbij elektromagnetische energie wordt gebruikt om thermoplastische materialen aan elkaar te hechten. In tegenstelling tot warmtelasmethoden, waarbij warmte van buitenaf wordt toegevoerd, verwarmt HF-lassen het materiaal van binnenuit. Een hoogfrequent elektrisch veld zorgt ervoor dat de polaire (dipool)moleculen in het materiaal heen en weer gaan draaien, en die moleculaire wrijving genereert de warmte die de lagen verzacht en doet smelten. In ons lemma over radiofrequentie in de woordenlijst worden de termen uitgebreider toegelicht.

Omdat de warmte vanuit het materiaal zelf ontstaat, is er geen open vlam, geen hete lucht en geen lijm of oplosmiddel – alleen een nauwkeurige combinatie van tijd, druk en RF-energie. Het resultaat is een gelijkmatige, luchtdichte en waterdichte naad die nauwelijks zichtbaar is en vaak even sterk of zelfs sterker is dan het omringende materiaal.

Hoe werkt hoogfrequent (RF) lassen?

Elke RF-lasmachine werkt volgens hetzelfde principe: een generator produceert hoogfrequente energie, en een elektrode (ook wel ‘matrijs’, ‘gereedschap’ of ‘staaf’ genoemd) voert deze energie naar het te lassen gebied. Het proces bestaat uit vijf stappen:

1. Plaats de materialen: Er worden twee of meer lagen thermoplastisch materiaal tussen de bovenste elektrode en de onderste plaat in het lasgebied geplaatst.
2. Het elektromagnetische veld aanleggen: Er wordt een hoogfrequent veld – doorgaans 27,12 MHz – tussen de elektroden aangelegd.
3. Moleculaire beweging en opwarming: De polaire moleculen in het materiaal trillen, waardoor het materiaal van binnenuit wordt verwarmd.
4. Druk uitoefenen: Door druk blijven de lagen nauw tegen elkaar aanliggen terwijl het materiaal zachter wordt, waardoor ze samensmelten tot één geheel.
5. Afkoelen en afdichten: De stroom wordt uitgeschakeld en de laskoot koelt onder druk af, waardoor een sterke, zuivere afdichting ontstaat. Door de druk, de lastijd en de afkoeltijd nauwkeurig te regelen, is elke las consistent en herhaalbaar.

Wil je het in actie zien? Bekijk dan deze korte animatie over RF-lassen.

Welke materialen kunnen met HF worden gelast?

Alleen polaire thermoplasten kunnen met HF worden gelast, omdat het proces gebruikmaakt van moleculaire dipolen om warmte op te wekken. Niet-polaire kunststoffen zoals polyethyleen en polypropyleen reageren niet op het veld, waardoor voor het verbinden ervan een andere lasmethode nodig is. Binnen de juiste materiaalgroep is RF-lassen geschikt voor dik of dun materiaal, versterkt weefsel of folie, en voor effen, gekleurde of bedrukte oppervlakken.

PVC is veruit de meest gangbare keuze — bekijk onze PVC-lasmachines voor zeilen, banners, afdekkingen en voeringen.

Polyurethaan en TPU komen op de tweede plaats, met name voor opblaasbare producten en medische artikelen. Lees meer over het lassen van polyurethaangestof.

Waarom materiaalcompatibiliteit belangrijk is

Door het juiste materiaal te kiezen, bent u verzekerd van laskracht, duurzaamheid en naleving van de regelgeving. In de medische sector, bij outdooruitrusting en bij industriële verpakkingen kan de compatibiliteit van materialen van invloed zijn op de veiligheid en prestaties. Weet u niet zeker of uw materiaal gelast kan worden? Stuur ons dan een monster– wij testen het op onze machines om te controleren of het goed gelast kan worden.

Voordelen van hoogfrequent lassen

• Sterke naden: Lucht- en waterdichte verbindingen die vaak sterker zijn dan het oorspronkelijke materiaal.
• Consistente resultaten: betrouwbare, herhaalbare lasnaden gedurende de gehele productie, wat ook de kwaliteitscontrole vereenvoudigt.
• Nauwkeurig verlijmen: strakke randen en nauwkeurige naden, zelfs bij complexe vormen en rondingen.
• Meerlaags lassen: Hierbij worden meerdere lagen tegelijk gelast, terwijl bij veel andere methoden slechts twee lagen tegelijk kunnen worden gelast.
• Opnieuw lasbare naden: Naden kunnen opnieuw worden gelast om ze te versterken of fouten te herstellen — iets wat bij naaien niet mogelijk is.
• Aangepaste vormen: Dankzij gespecialiseerde stempels kunnen unieke vormen en stempels worden gemaakt voor op maat gemaakte producten.
• Snelle productie: korte cyclustijden zijn geschikt voor productie in grote volumes.
• Minimale vervorming: door plaatselijke verwarming wordt schade aan het omliggende materiaal voorkomen, zonder dat het oppervlak verbrandt of verschroeit.
• Energie-efficiëntie: De machine warmt binnen enkele seconden op en koelt binnen enkele seconden af, en verbruikt minder energie dan andere technologieën.
• Schone werkwijze: geen lijmen, oplosmiddelen of bijproducten.
• Naleving: Ondersteunt de naleving van branchevoorschriften (FDA, ASTM, ISO).
• Geschikt voor automatisering: eenvoudig te integreren met digitale en robotgestuurde systemen voor productie in grote volumes.

Toepassingen van hoogfrequentlassen

• Medische en farmaceutische sector: bloedzakken, infuus- en vloeistofzakken, bloeddrukmanchetten, vloeistofreservoirs, operatiedoeken en wegwerpkleding, waarbij steriele, lekvrije naden van cruciaal belang zijn.
• Opblaasbare producten: vlotten, noodschuilplaatsen, luchtbedden, springkussens en reddingsvesten die onder druk lucht moeten vasthouden. Bekijk onze lasoplossingen voor opblaasbare producten.
• Zwembadfolies en wateropvangsystemen: zwembadfolies, vijverfolies, RF-gelaste opvangfolies en watertanks waarvoor volledig waterdichte naden vereist zijn.
• Beschermingsmiddelen en afdekkingen: beschermingspakken voor gevaarlijke stoffen, industriële persoonlijke beschermingsmiddelen, militaire schuilplaatsen en beschermende afdekkingen met luchtdichte barrière-naden.
• Automobiel- en lucht- en ruimtevaartindustrie: interieurafwerking, deurpanelen, airbags, drijfhulpmiddelen en veiligheidsafdichtingen.
• Spankonstructies, tenten en dekzeilen: grootformaat spankonstructies, tenten, dekzeilen, luifels en geomembranen, vaak gelast met een grootformaat RF-lasmachine.
• Industriële en consumentenproducten: snelloopdeuren, oliesperren, reclameborden, producten voor materiaalbehandeling, industriële verpakkingen en waterdichte uitrusting.

Waarom HF-lassen uitblinkt in deze gebieden

• Een schone, steriele afdichting voorkomt besmetting van medische producten, en met HF-lassen kunnen dunne platen en folies goed worden geseald.
• De hoge naadsterkte is bestand tegen druk, spanning en slijtage, en er kunnen meerdere lagen tegelijk worden gelast voor complexe, gelaagde producten.
• Dankzij de snelle, herhaalbare cycli is het systeem bij uitstek geschikt voor de massaproductie van consumenten- en industriële goederen.

HF-lassen vs. andere plastic lasmethoden

Waarin de andere methoden voor het lassen van textiel zich onderscheiden:

• Bij het lassen met hete lucht wordt verwarmde lucht tussen de lagen geblazen, terwijl deze door druk aan elkaar worden gehecht. Deze methode is geschikt voor dunnere, flexibele materialen, algemene lasnaden en reparaties ter plaatse.
• Bij het lassen met een hete wig wordt een verwarmde wig tussen overlappende lagen gebruikt. Deze methode werkt goed bij dikke of gecoate materialen en bij lange, rechte lasnaden.
• Bij impulslassen worden korte stroomimpulsen gebruikt om het materiaal te verwarmen en te smelten. Deze methode is met name geschikt voor kwetsbare, warmtegevoelige folies.
• Bij ultrasoon lassen wordt gebruikgemaakt van mechanische trillingen. Deze methode is het meest geschikt voor kleine, stijve of dunne onderdelen, terwijl RF beter is voor grotere, luchtdichte naden en dikkere materialen.

Lees onze vergelijking tussen hete lucht- en RF-lassen voor een overzicht waarin de twee meest gangbare lasmethoden naast elkaar worden vergeleken.

Wanneer kiezen voor HF-lassen

Als u zich afvraagt: „Is HF-lassen beter dan heteluchtlassen voor PVC-zeilen?”, dan is het korte antwoord: ja, vooral wanneer luchtdichte naden, een hoge sterkte en een strak uiterlijk vereist zijn. HF-lassen is bijzonder effectief voor PVC vanwege de polaire moleculaire structuur van dit materiaal. HF heeft de voorkeur bij polaire materialen, bij productie in grote volumes en in sectoren met strenge nalevingsvereisten. Voor een bredere materiaalcompatibiliteit en reparaties ter plaatse kan heteluchtlassen de betere keuze zijn.

Is RF-lassen geschikt voor uw product?

Gebruik deze vragen om te bepalen of RF-lassen – of een andere methode – geschikt is voor uw productie:

• Materiaalsoort en dikte: Voor RF-lassen zijn polaire materialen nodig, zoals PVC, PU, TPU, EVA of PET-G. Dikkere of gecoate materialen zijn geschikt voor RF-lassen of hete-wiglassen; dunne of warmtegevoelige folies zijn wellicht geschikt voor impuls- of heteluchtlassen.
• Productvorm: Vlakke producten zoals banners en hoezen lenen zich goed voor hete lucht en hete wiggen. Voor 3D- of buisvormige producten – opblaasbare voorwerpen, luchtkamers, leidingen – is RF-lassen de beste keuze.
• Eisen aan lasnaden: Als lasnaden lucht- of waterdicht moeten zijn, of er netjes en professioneel uit moeten zien, leveren RF- en impulslassen de mooiste resultaten op.
• Productievolume: Kleine series of maatwerkopdrachten kunnen op handbediende machines worden uitgevoerd; voor de productie van grote series zijn geautomatiseerde RF-laslijnen het meest geschikt.
• Vaardigheid van de operator: Moderne RF-apparaten zijn voorzien van intuïtieve bedieningselementen die de opleidingsduur verkorten, hoewel opleiding van de operator nog steeds belangrijk is voor consistente resultaten.
• Budget en ROI: Kijk verder dan de aankoopprijs en houd ook rekening met de levensduur van de machine, het energieverbruik, het onderhoud en de doorvoercapaciteit. In veel gevallen loont een hoogwaardiger RF-lasapparaat zich op termijn door een hogere productiviteit en minder afval.

De zekerste manier om daar achter te komen, is door uw materiaal te testen. Ons team biedt gratis materiaaltests aan om te controleren of uw materiaal goed lasbaar is, voordat u een investering doet.

Hoogfrequente lasmachines: halfgeleider- versus buismodellen

Elke hoogfrequente lasmachine is voorzien van een generator die de RF-energie opwekt. Er zijn twee hoofdtypen, en welke het meest geschikt is, hangt af van uw materiaal, productieschaal en vereiste nauwkeurigheid.

Traditionele (buisgebaseerde) RF-lasapparaten

Traditionele RF-lasapparaten zijn al decennialang de werkpaarden van de industrie. Ze maken gebruik van vacuümbuisoscillatoren om hoogfrequente energie op te wekken en zijn krachtig en betrouwbaar voor laswerk op grote schaal, maar ze vereisen voortdurend onderhoud en bekwame technici om goed te blijven functioneren.

• Voordelen: Hoog vermogen voor grote onderdelen, bewezen betrouwbaarheid en lagere aanschafkosten.
• Nadelen: Regelmatige vervanging van de buis, langere opwarmtijden, en een hoger energieverbruik en meer stilstandtijd.

RF-lasapparaten met halfgeleidertechnologie

Bij RF-lasapparaten met halfgeleiders zijn de buizen vervangen door halfgeleiderversterkers. Dit zorgt voor snellere reactietijden, een nauwkeurigere frequentieregeling en een veel betere energie-efficiëntie: ze verbruiken tot wel 50% minder stroom dan systemen op basis van buizen. De stabiele uitgangsfrequentie zorgt telkens weer voor gelijkmatige lasnaden, de betere regeling vermindert vonkvorming en er is geen handmatige frequentieafstemming nodig. De aanschafkosten kunnen hoger zijn, maar de bedrijfs- en onderhoudskosten zijn lager.

Welke moet je kiezen?

• Kies voor solid-state RF voor het lassen van medische apparatuur waarbij strenge validatie en zuivere lasnaden vereist zijn, voor energiebewuste fabrikanten en voor productielijnen met hoge volumes die gericht zijn op bedrijfstijd en consistentie.
• Kies voor traditionele RF bij grootformaattoepassingen zoals tenten, dekzeilen en geomembranen, voor werkplaatsen die al zijn uitgerust met buisgebaseerde apparatuur, en voor zware materialen die een maximaal vermogen vereisen.

Miller WeldmasterDe 'RFlex '-serie RF-lasapparaten is ontworpen om zowel traditionele als halfgeleidergebaseerde hoogfrequente lastechnologieën te ondersteunen, met boogonderdrukking, een stabiele uitgang en digitale besturingsinterfaces.

Innovaties en automatisering bij HF-lassen

Slimmere apparatuur en naadcontrole

Moderne HF-lasapparaten bieden:

• Digitale bedieningselementen voor reproduceerbare instellingen
• Realtime monitoring en diagnose, met sensoren die belangrijke parameters bijhouden om de naadkwaliteit consistent te houden
• IoT-integratie voor preventief onderhoud en kwaliteitscontrole
• Snelle aanpassingen voor nieuwe materialen of ontwerpen zonder lange vertragingen

Automatisering vermindert menselijke fouten, vermindert verspilling door defecte naden en is eenvoudig op te schalen van kleine series naar volledige productie.

Duurzaamheid en materiaalefficiëntie

Hoogfrequent lassen ondersteunt groenere productie door:

• Afval tot een minimum beperken door nauwkeurig lassen
• Gebruik van schone elektriciteit in plaats van verwarming op fossiele brandstoffen
• Geschikt voor recyclebare materialen zoals PVC en PU
• Er zijn geen lijmen of oplosmiddelen meer nodig

Tips voor consistente, veilige RF-lassen

• Pas de instellingen aan het materiaal aan: voor dikkere materialen zijn mogelijk langere lasduur of een hoger vermogen nodig. Voer proeflassen uit om de instellingen nauwkeurig af te stellen voordat u met de volledige productie begint.
• Regel de lascyclus: zorg ervoor dat de lastijd (verblijftijd), druk, afkoeltijd en overlappingsbreedte constant blijven.
• Zorg ervoor dat de elektroden gekalibreerd en schoon zijn: gekalibreerde elektroden verdelen de druk en energie gelijkmatig, en schoon gereedschap helpt vonkvorming te voorkomen.
• Het materiaal ondersteunen: Zorg ervoor dat het omliggende materiaal goed wordt ondersteund, vooral bij dikkere materialen.
• Let op veelvoorkomende problemen: oververhitting leidt tot kromtrekken, een verkeerde druk zorgt voor ongelijkmatige naden en materialen die niet bij elkaar passen, hechten niet aan elkaar.
• Leg je werkwijze vast: schriftelijke procedures (SOP’s) zorgen ervoor dat de resultaten door alle medewerkers en tijdens alle diensten consistent zijn.
• Stel veiligheid voorop: maak gebruik van machineafschermingen, lockout/tagout-procedures, afschermingen en aarding, en geef operators praktische training.
• Onderhoud de machine: Controleer regelmatig de elektroden, matrijzen en bedrading, vervang slijtageonderdelen voordat ze de kwaliteit beïnvloeden en houd de machinesoftware up-to-date.

Raadpleeg onze handleiding voor het oplossen van problemen bij RF-lassen voor oplossingen voor specifieke lasfouten.

Miller Weldmaster RF-lasmachines

Miller Weldmaster ontwerpt al meer dan 50 jaar in de VS geproduceerde lasmachines. Om zijn technologieën op basis van hete lucht, hete wiggen en impulsen uit te breiden met radiofrequentie, is Miller Weldmaster een samenwerking aangegaan met Zemat Technology Group – die meer dan 6.500 RF-machines in ruim 75 landen heeft verkocht – om gezamenlijk een reeks stationaire, mobiele en op maat gemaakte RF-lasmachines te ontwikkelen:

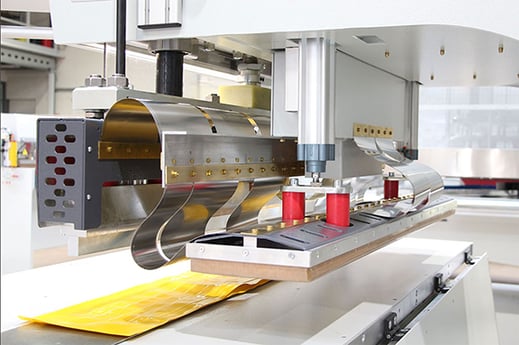

• RFlex: Een stationaire RF-lasmachine die is ontworpen met het oog op veelzijdigheid, prestaties en veiligheid. De machine produceert sterke, gelijkmatige en waterdichte lasnaden met vrijwel onzichtbare naden – zelfs bij meerdere lagen – en is voorzien van touchscreenbediening, programmeerbare instellingen voor een snelle configuratie en precisielasarmen voor krappe of complexe vormen.
• RFlex Travel: Een RF-lasapparaat met een bewegende kop voor grootformaat trekconstructies, dekzeilen, geomembranen en tenten. Met een optionele vacuümwerktafel van maximaal 100 meter lang en lasergeleiders leg je het doek uit, zuig je het vast en laat je de kop het werk doen.
• RFlex Persbericht: Een compacte, nauwkeurige radiofrequentielasser.
• Op maat gemaakte RF-machines: Onze ingenieurs ontwerpen op maat gemaakte RF-lasmachines voor de verpakkingsindustrie, de automobielindustrie, de medische sector en andere gespecialiseerde toepassingen, inclusief op maat gemaakte elektroden, automatisering en geavanceerde besturingssystemen.

Ons team begeleidt u van begin tot eind, met gratis materiaaltests, hulp bij het kiezen van de juiste machine, en training, technische ondersteuning en onderhoud na de installatie.

• Vraag een demo aan
• Stuur ons een materiaalstaal
• Neem contact op met een expert op het gebied van RF-lassen
